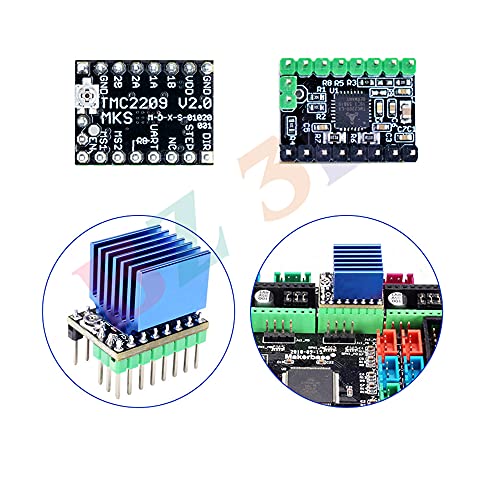

BZ 3D TMC2209 V2.0 Stepper Motor Driver 2.5A UART Ultra Silent for MKS SGen L V1.0/Gen L V2.0 /Robin E3D/SKR 1.3/1.4…

Overzicht:

MKS TMC2209 heeft alle functies van TMC2208, het kan TMC2208 volledig vervangen.

Tegelijkertijd heeft tmc2209 een betere warmteafvoer, ondersteunt grotere stroom, ondersteunt sensorloze homing-functie.

Parameter:

1.Standaardstroom:1.25a

2.Max stroom:2.5a

3.Logische spanning: 3.3v/5v

4. Ingangsspanning: 5.5v-28v

5. Microstap: tot 1/256

6.Mode:dir/step,uart

Huidige regelgeving voor chauffeurs:

1.Verf meet de spanning van Gnd en potentiometer midden.

2. Sluit de motoren NIET aan bij het meten van de spanning, anders is het gemakkelijk om de schijf te verbranden.

3. Sluit ook de voeding aan bij het meten van de spanning, sluit niet alleen de USB-voeding aan.

4. Let speciaal op de richting, plaats niet verkeerd!

Huidig ​​algoritme van stuurprogramma:

I=Vref Standaard I=1.25A

Opmerking:

1.Let op de verbindingsrichting, keer deze niet om.

2.De motorrichting is tegengesteld aan die van A4988 en DRV8825. Pas de firmware aan of pas de motorbedrading aan als u A4988 wilt wijzigen.

Paklijst:

5*MKS TMC2209 Stepper-stuurprogramma’s

5*Big koellichaam

Voer het modelnummer hierboven inom zeker te weten dat dit past.
TMC2209 have all function of TMC2208,can completely replace tmc2208. At the same time,tmc2209 have better heat dissipation,support bigger current,support sensorless-homing function.
Continuing the characteristics of the TMC series driver, the mute effect is good, Inside the chip 16, Maximum segmentation: 256 segments .
This version is TMC2209 V2.0.Larger driver current, maximum current is up to 2.5A and stable printing current is up to 1.8A.
Compared with other brand TMC series drives, our drive has better cooling effect.

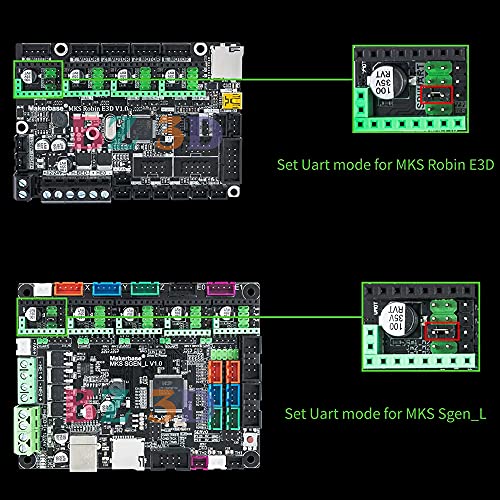

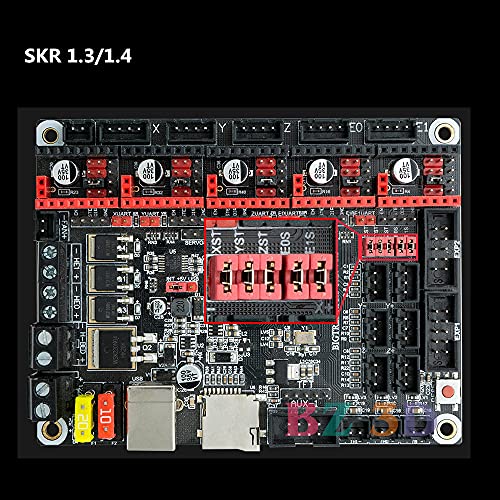

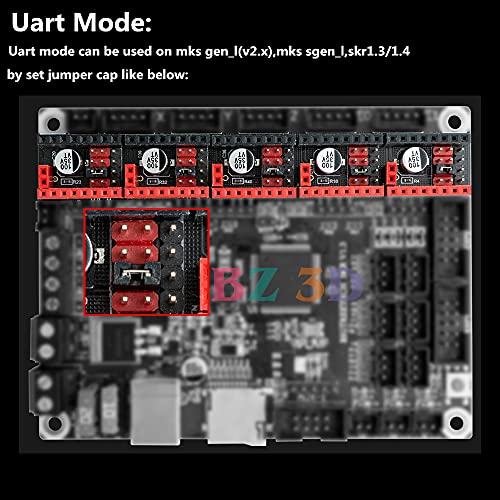

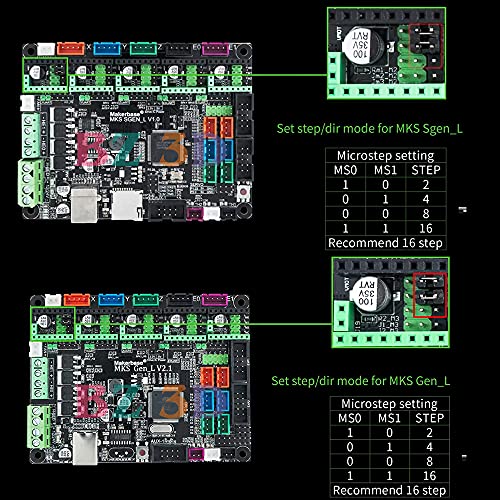

Support UART Mode You Can use UART Mode in MKS SGEN L V1.0 / MKS GEN L V2.0 / MKS Robin E3D, SKR 1.3 / 1.4 by setting jumper cap. (No jumper is needed, no welding drive is required, and it is more convenient to use) This function does not support MKS GEN L V1.0
