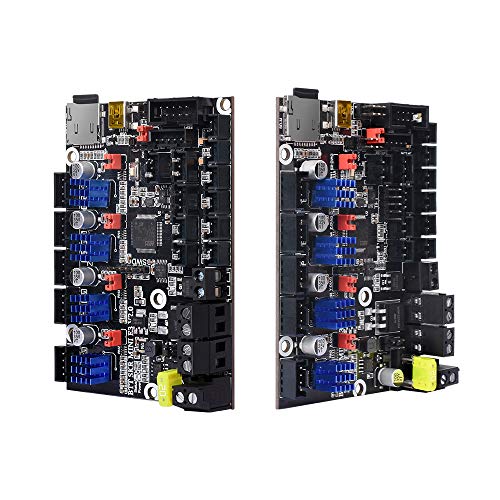

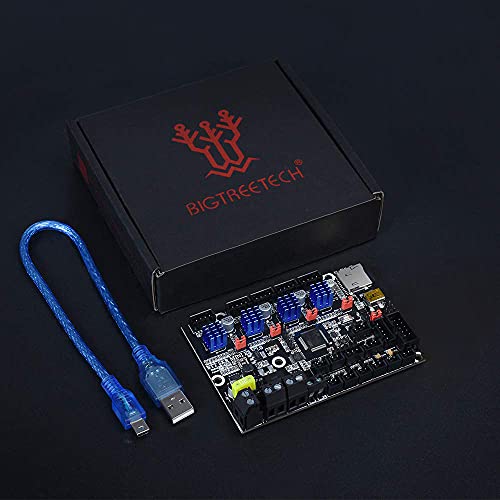

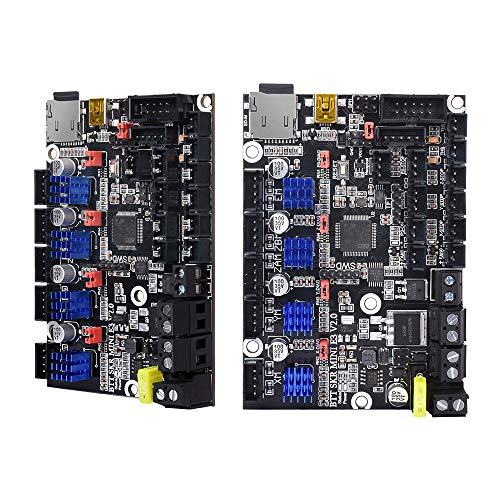

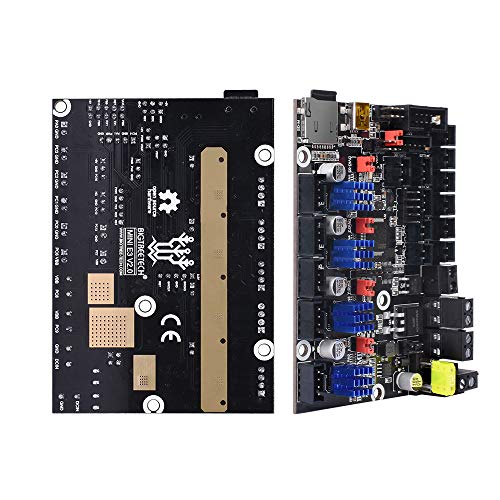

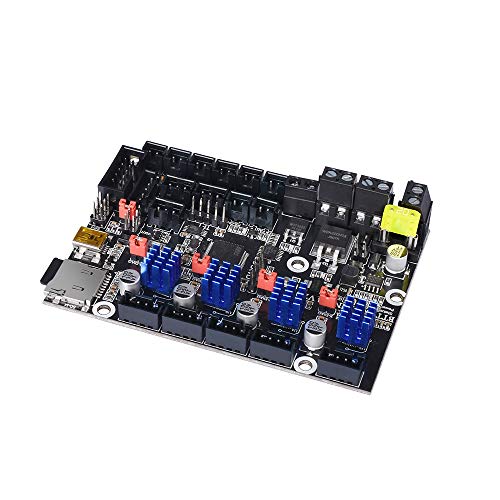

BIGTREETECH SKR Mini E3 V2.0 Control Board 32Bit met TMC2209 UART Driver 3D Printer Onderdelen Cheetah voor Creality Ender 3

Als het bord niet functioneert, neem dan contact met ons op, wij lossen het probleem voor u.

SKR MINI E3 V2.0 Moederbord kenmerken: (introduceert voornamelijk upgrades op basis van V1.2)
(1) Gebruik MP1584EN power chip, ondersteuning 12-24V power ingang, de maximale uitgangsstroom kan bereiken 2.5A.
(2) De hot bed MOS buis maakt gebruik van WSK220N04, lage on-weerstand, grotere warmteafvoer gebied, en verminderen warmteopwekking.
(3) Onboard Sensorless homing functie, die kan worden gebruikt door het aansluiten van de springen cap.
(4) Optimaliseer de plaat en het frame om het fenomeen van schroefgat spleet en schroeven raken componenten te voorkomen.
(5) Ondersteuning BLtouch, filament detectie, power-off hervatten, automatische uitschakeling, enz.
(6) Onboard EEPROM: AT24C32.
(7) Voeg parallelle dubbele Z-as interface toe.
(8) Verhoog de bordlaag: 4 lagen board.
(9) Verhoog het warmteafvoergebied van de achterbestuurder en versterk de warmteafvoercapaciteit.
(10) Twee CNC-ventilatorinterfaces.
(11) Verhoog de afstand tussen de aandrijfchip en de componenten om de problemen veroorzaakt door het koellichaam te voorkomen.
(12) Voeg beschermingsapparaat toe aan de thermistor-interface.
(13) 5V voeding met BLtouch, TFT en RGB interfaces is optioneel.
(14) De bestuurder deelt een fysieke UART-poort, die IO bespaart en de stabiliteit verbetert.

Parameters van het moederbord:
Uiterlijk grootte: 100.75 * 70.25mm
Laag: 4 lagen
MCU: ARM Cortex-M3 STM32F103RCT6
Vermogen: DC 12/24V
Logica spanning: 3.3V
Motorbestuurder: UART-modus van boordmotor TMC2209
Motoraandrijving interface: XM, YM, ZAM, ZBM, EM
Temperatuursensor interface: TH0, THB, 2 kanalen 100K NTC (thermische weerstand)
Display: 2,4 inch TFT, 3,5 inch TFT, Ender3 origineel LCD12864 scherm, enz.
PC-communicatie-interface: mini-USB-B-type, eenvoudig aan te sluiten en los te koppelen, communicatie baud rate 115200
Ondersteuning bestandsformaat: G-code
Aanbevolen software: Cura, Simplify3D, pronterface, Repetier-host, Makerware

1) Als u problemen ondervindt, schrijf ons dan zo snel mogelijk via Amazon. We hebben professioneel technisch after-salespersoneel om uw problemen op te lossen;
2) Omdat de ventilator op de SKR Mini E3 V2.0-besturingskaart een CNC-ventilator is, moet u de windsnelheid instellen voordat u deze gebruikt;
3) Ondersteuning BLtouch, filamentdetectie, power-off hervatten, automatische uitschakeling, enz;
4) Vergroot de afstand tussen de aandrijfchip en de componenten om problemen veroorzaakt door het koellichaam te voorkomen;
5) De hot bed MOS-buis maakt gebruik van WSK220N04, lage weerstand, groter warmteafvoergebied en vermindert de warmteontwikkeling;
