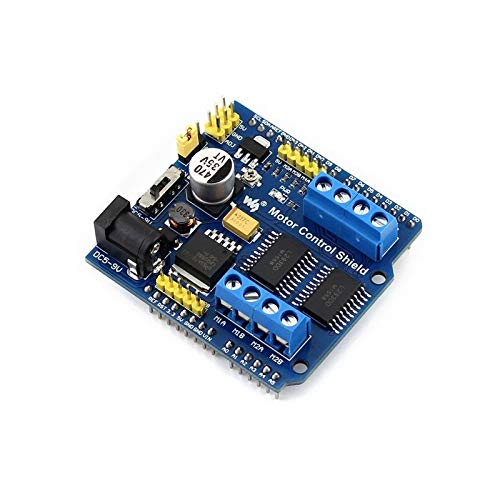

Atmega16U2 Board Module met USB LLD Motor Control Shield, Schijven DC Motor & Stepping Motors ANGEEK L293D Motor Driver

Add to wishlistAdded to wishlistRemoved from wishlist 0
Add to compare

Voer het modelnummer hierboven inom zeker te weten dat dit past.
1. Snellere overdrachtsnelheid en meer geheugen.
2. Volledig compatibel met de officiële versie, hoge kwaliteit en eenvoudig te gebruiken.Geen driver nodig is op het systeem.

Amazon.nl Price: 20.15 (as of 24/11/2022 20:57 PST- Details) & FREE Shipping.

Category:

1. Externe power jack
2. vermogen / uitgangspen header
3. Stappenmotor grensvlak
4. DC motor-interface
6. Zet keuzeschakelaar
7. lampje
8. boord lineaire regelaar met instelbare uitvoer
Overzicht
Motor Control Shield is het aansturen van 4 DC motoren of 2 stappenmotoren in een keer.

Kenmerken
1. Configureerbare motor voeding via onboard jumper
– Bij het gebruik van 5V motor voeding: Drives vier 5V DC-motoren in één keer
– Bij het gebruik van verstelbare motorvoeding: Schijven twee 1.25V-6.45V gelijkstroommotoren tegelijk (9V externe voeding nodig)
2. boord dual H-brugaandrijver L293D x 2
– Elke L293D rijdt 2 gelijkstroommotoren of 1 stappenmotor tegelijk
– totaal 4 kanaals H-brug, met 600mA uitgangsstroom (piek 1.2A) Voor enkelvoudige brug
– ESD-bescherming

Wat is er aan boord
1. Externe voedingsaansluiting
2. vermogen / output pinheader
3. Stappenmotor grensvlak
4. DC motor-interface
5. M_PWR configuratie: Verbindingen M_PWR (motorvermogen) naar 5V of ADJ
6. Zet keuzeschakelaar
7. lampje
8. AMS1117-ADJ: boord lineaire regelaar met instelbare uitvoer
9. Verstelbare potentiometer: Voor het instellen van de uitgangsspanning van ADJ (instelbaar motorvermogen)
10. L293D: Dual H-brug driver
11. LM2596-5.0: boord lineaire schakelende regelaar met 5V uitgang
Opmerking: Bij het in werking is, is het normaal dat de onboard motor bestuurders en toezichthouders te genereren veel warmte.

Verpakkingsinhoud
1. Motor Control Shield x1
2. koperen heat sinks x2

Voer het modelnummer hierboven inom zeker te weten dat dit past.
1. Snellere overdrachtsnelheid en meer geheugen.
2. Volledig compatibel met de officiële versie, hoge kwaliteit en eenvoudig te gebruiken.Geen driver nodig is op het systeem.
3. Dit zijn enkele zeer grote motoren, kan de chip een grote stroom per kanaal zorgen
4. Eenvoudige verbinding met vele andere apparaten.
5. Link deze apparaten op een eenvoudige en probleemloze vrije manier.

Specification: Atmega16U2 Board Module met USB LLD Motor Control Shield, Schijven DC Motor & Stepping Motors ANGEEK L293D Motor Driver

Fabrikant

Onderdeelnummer

Aantal items

Fabrikantreferentie

Afmetingen pakket

Brand

Merk: LLD
