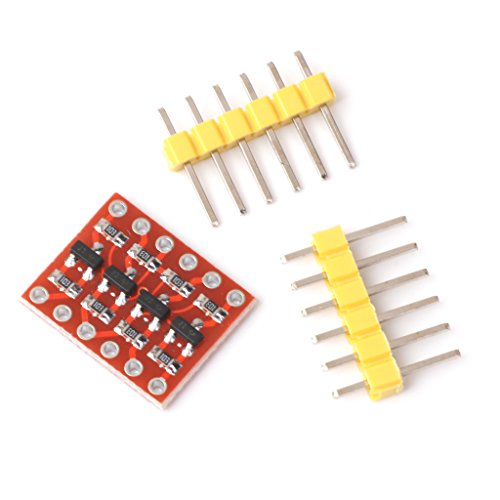

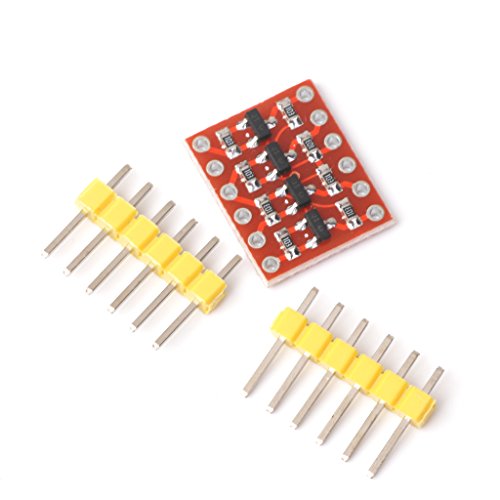

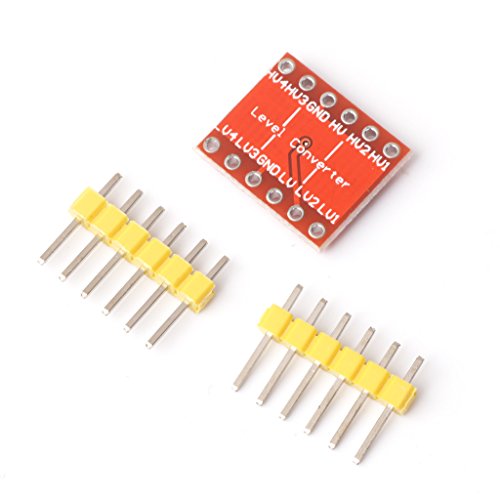

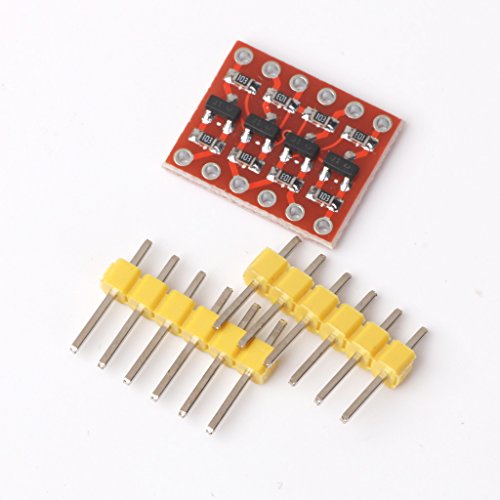

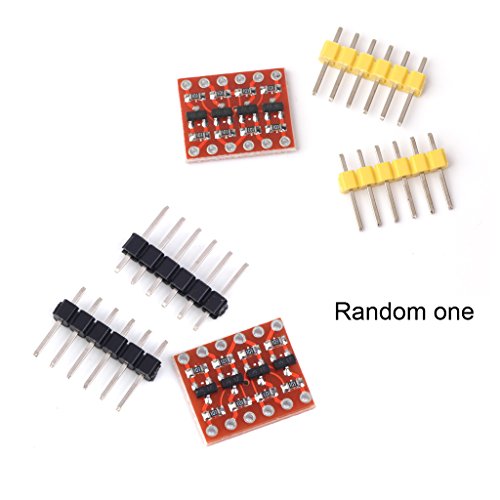

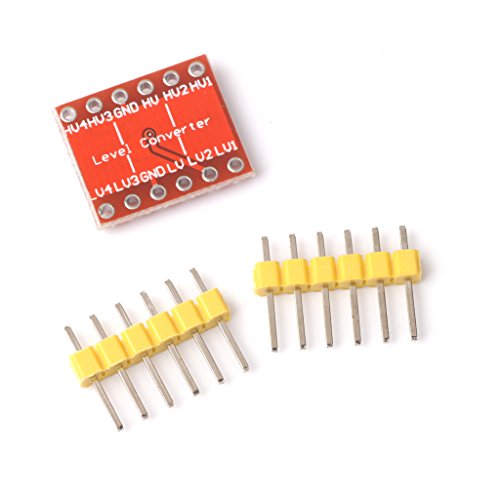

4-kanaals 3,3 V 5 V Logic Level Converter bidirectionele Shifter Module

Als je ooit probeert een 3,3 V apparaat met een 5V-systeem te verbinden, weet je wat een uitdaging kan zijn. De SparkFun bidirectionele logicaal omvormer is een klein apparaat dat veilig scheidt 5V-signalen tot 3,3 V en 3,3 V stappen tot 5 V tegelijkertijd. Deze niveauomvormer werkt ook met 2,8 V en 1,8 V apparaten. Wat echt scheidt deze Logic niveau-omvormer uit eerdere versies is dat je succesvol hoge en lage spanningen zet en stap naar boven en beneden tussen ze veilig op hetzelfde kanaal. Elke niveau-omvormer heeft het vermogen om 4 pennen aan de hoge kant om te zetten tot 4 pennen aan de onderkant met twee ingangen en twee uitgangen voor elke kant.

Beschrijving:

– De niveauomvormer is zeer eenvoudig te bedienen. De directie moet uit de twee spanningsbronnen (hoogspanning en laagspanning), die uw systeem van stroom wordt voorzien. Hoogspanning (bijv. 5 V) in de lijst ‘HV ‘ pin, laagspanning (3,3 V bijvoorbeeld) naar ” “, en bodem van het systeem naar de GND ‘pin
– Logic Level Shifter bidirectioneel met 4 kanalen tussen logisch hoge en lage logica
– Kleine module met 1,3 cm x 1,5 cm
– Met 2 rijen van 6-polig
– Compatibel met insteekplank, kan direct worden gebruikt in insteekplank.

Vermogen:

– Bijvoorbeeld: hoogspanning is 5V, is laagspanning 3,3 V
– HV verbindt met 5V bedrijfsspanning.
– Met 3,3 V voeding aangesloten
– GND verbind het net minpool
– Lvx invoer/uitgang 3,3 V TTL
– HVx invoer/uitgang 5V TTL
– Bidirectionele transformatie tussen LVX en TVx

Het pakket bevat:

– 1 x bidirectionele transformatiemodule
– 2 x pinrijen.

Voer het modelnummer hierboven inom zeker te weten dat dit past.
Met 2 rijen van 6-polig
Logic Level-Shifter bidirectionele met 4 kanalen tussen logisch hoge en lage logica.
Compatibel met steekbord, kan direct in de steekplank worden gebruikt.
De niveauconverter is zeer eenvoudig te bedienen. De leiding moet uit de twee spanningsbronnen (hoogspanning en laagspanning), die je systeem van stroom wordt voorzien. Hoogspanning (bijv. 5 V) in de lijst ‘HV ‘ pin, laagspanning (3,3 V bijvoorbeeld) naar
Kleine module van 1,3 cm x 1,5 cm.
